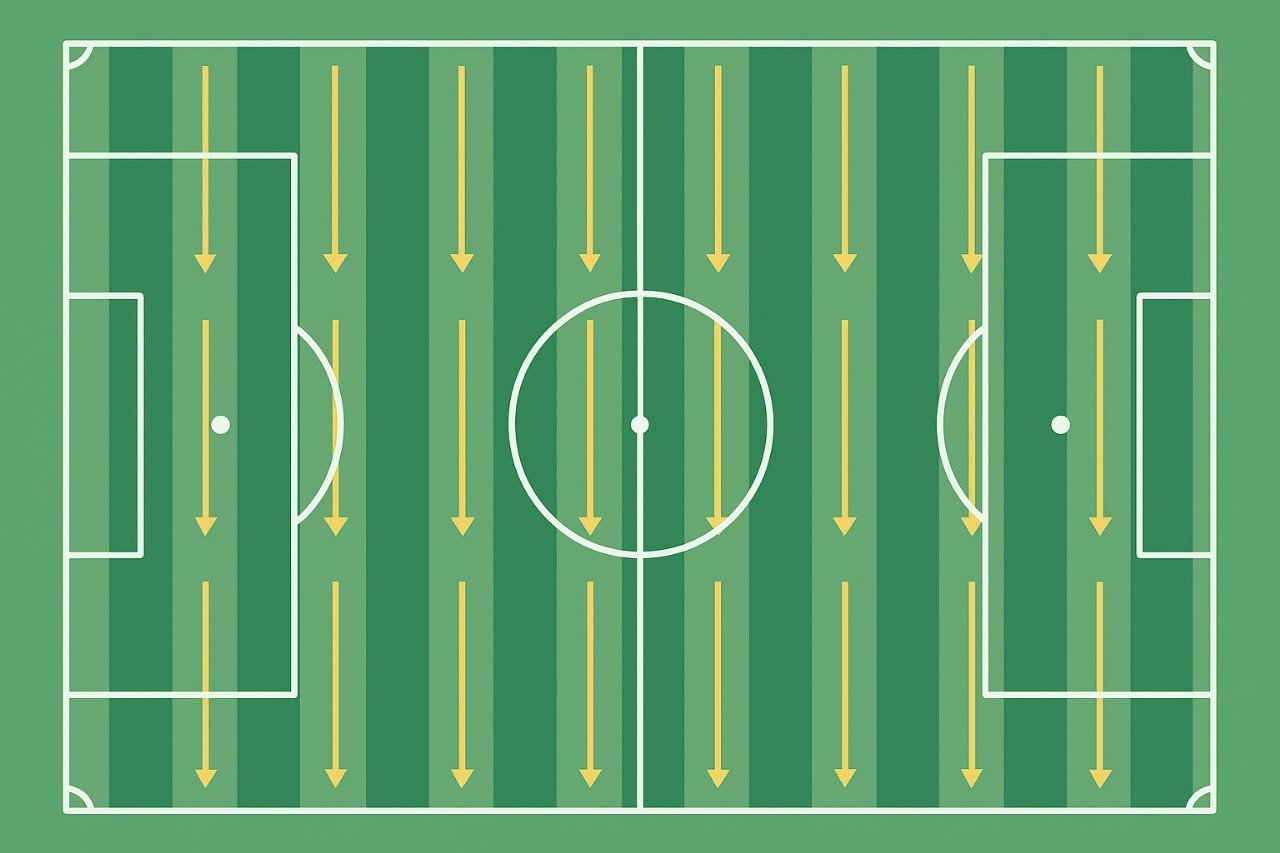

Patrón A
Drenaje longitudinal
Líneas de drenaje paralelas que corren a lo largo del campo. Conducen el agua desde el centro o punto más alto hacia las líneas de banda o las porterías, donde se ubican los colectores.
Diseño & Instalación Profesional
Guía completa para el sistema de drenaje de tu campo deportivo
Un drenaje bien diseñado es la diferencia entre un campo siempre jugable y una inversión que se deteriora. Esta guía resume los patrones de drenaje más eficientes y los pasos técnicos de instalación que se utilizan en proyectos profesionales.
Optimiza la jugabilidad
Protege la inversión en césped
Buenas prácticas de ingeniería
Fase 1 · Diseño del patrón
Patrones de drenaje en la superficie del campo
El patrón de drenaje define cómo se recoge el agua desde la superficie hasta el colector. La elección depende del estudio climático, la pendiente natural del terreno y el uso del campo.

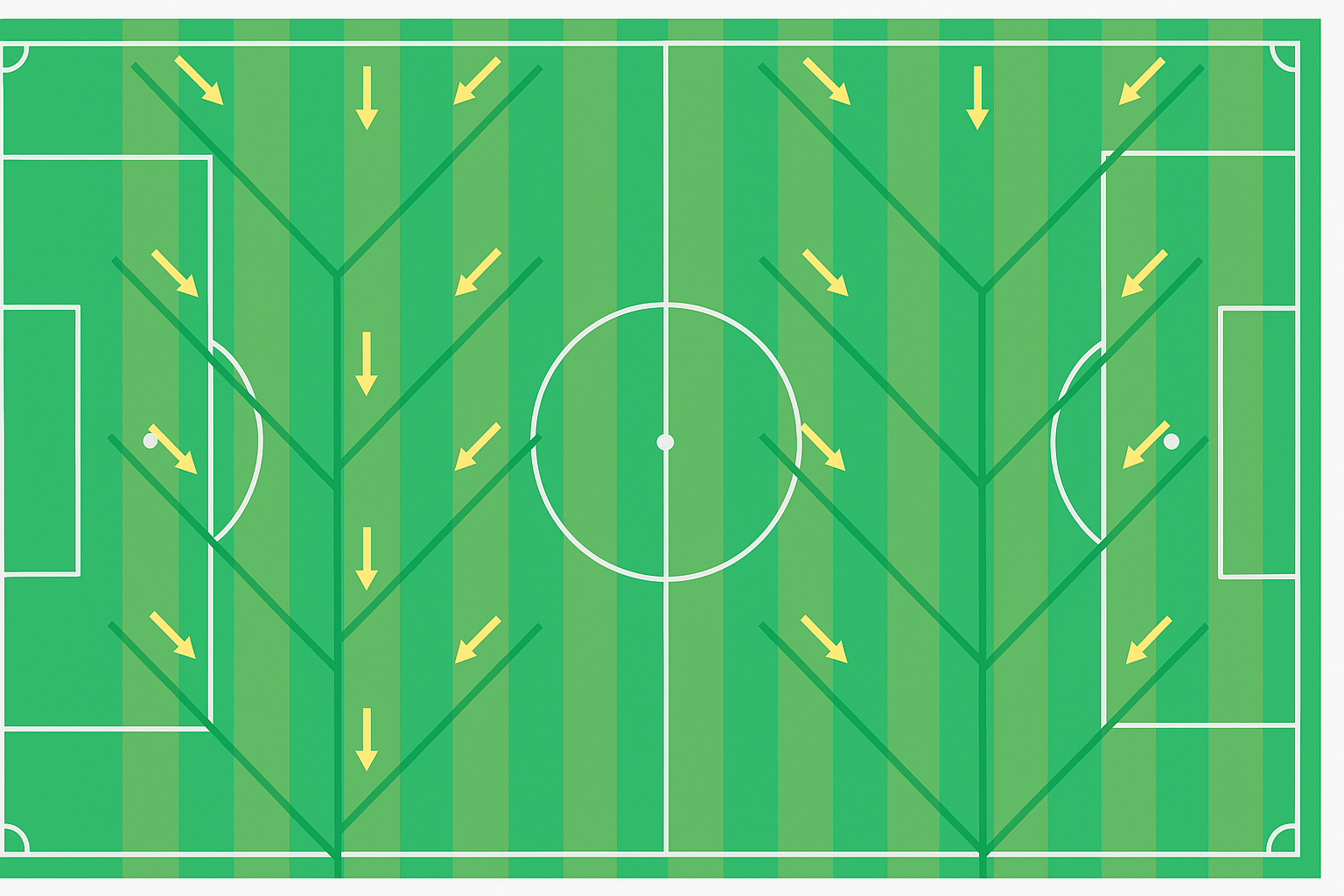

Patrón B
Drenaje tipo espina de pescado (herringbone)
Ramales que forman un patrón en “V” o espiga y se conectan a un colector principal. Distribuyen la captación del agua de manera uniforme y reducen notablemente los encharcamientos en superficies más planas.

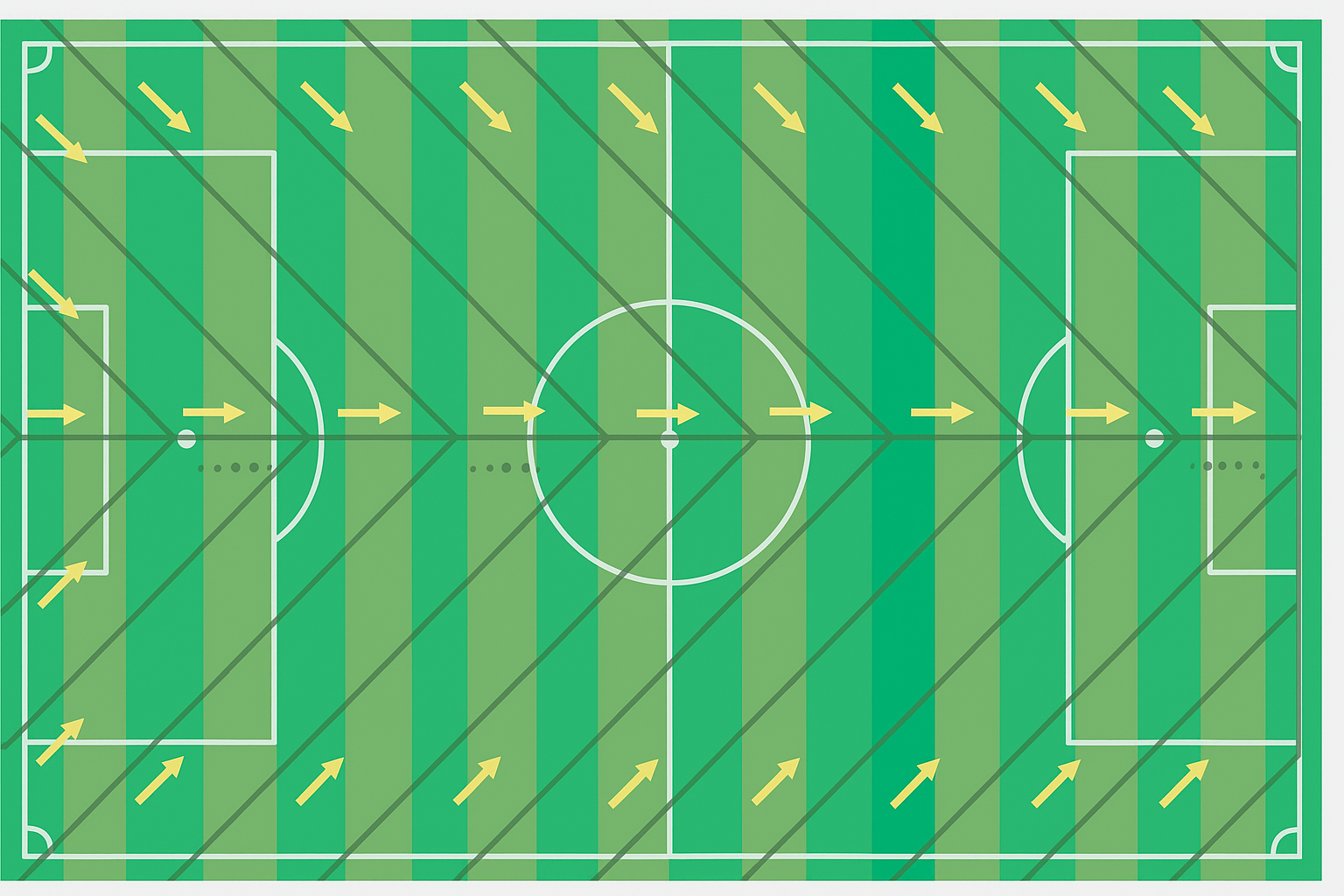

Patrón C
Drenaje diagonal / cruzado
Múltiples líneas de drenaje corren en diagonal por el campo, creando una red cruzada que captura el agua rápidamente y la conduce hacia colectores ubicados en el perímetro.
Fase 2 · Estructura del campo

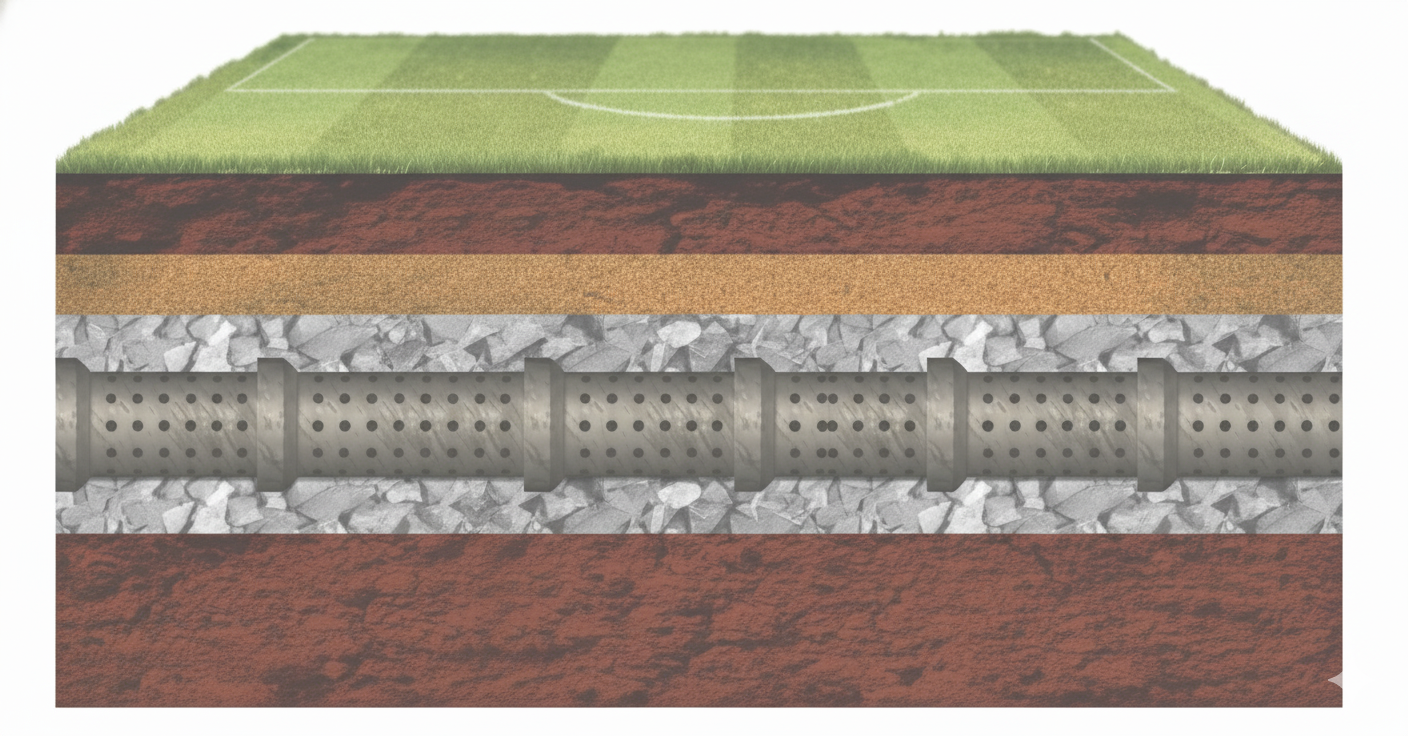

Corte transversal: las capas del sistema de drenaje
Bajo el césped existe una estructura de capas filtrantes que evita el estancamiento del agua. Cada estrato cumple una función específica dentro del sistema de drenaje y debe respetarse en espesor y materiales.
-
1Césped (natural o sintético)
Superficie de juego. Descansa sobre la base drenante y debe mantener un perfil estable para la rodadura del balón y la seguridad del jugador.
Acabado visible del sistema. -
2Tierra + arena (capa de crecimiento o base)
Mezcla que corrige la micro–pendiente y recibe el césped. Su profundidad suele ser de 20–30 cm, según el diseño del campo.
Ajuste fino de nivelación y soporte. -
3Arena gruesa
Capa de filtrado que permite que el agua descienda hasta la grava, evitando que las partículas finas colmaten la base drenante.
Primera barrera de filtración. -
4Brita / grava drenante
Capa altamente permeable que aloja los tubos perforados. Es el camino principal del agua hacia el sistema de drenaje.
Núcleo del sistema de conducción. -
5Tubos perforados
Tuberías corrugadas que recogen el agua de la grava y la conducen hacia el colector principal o cámara de salida.
Deben instalarse con pendiente controlada. -
6Tela geotextil
Envuelve la grava y los tubos para impedir que tierra fina y arena obstruyan las perforaciones. Es un elemento obligatorio en sistemas profesionales.
-
7Terreno original compactado
Base estructural sobre la que se apoya todo el sistema. Debe estar correctamente compactada para evitar asentamientos diferenciales.
La combinación correcta de capas garantiza que el agua pase rápidamente desde la superficie de juego hacia el sistema de tuberías sin afectar la estabilidad del campo.

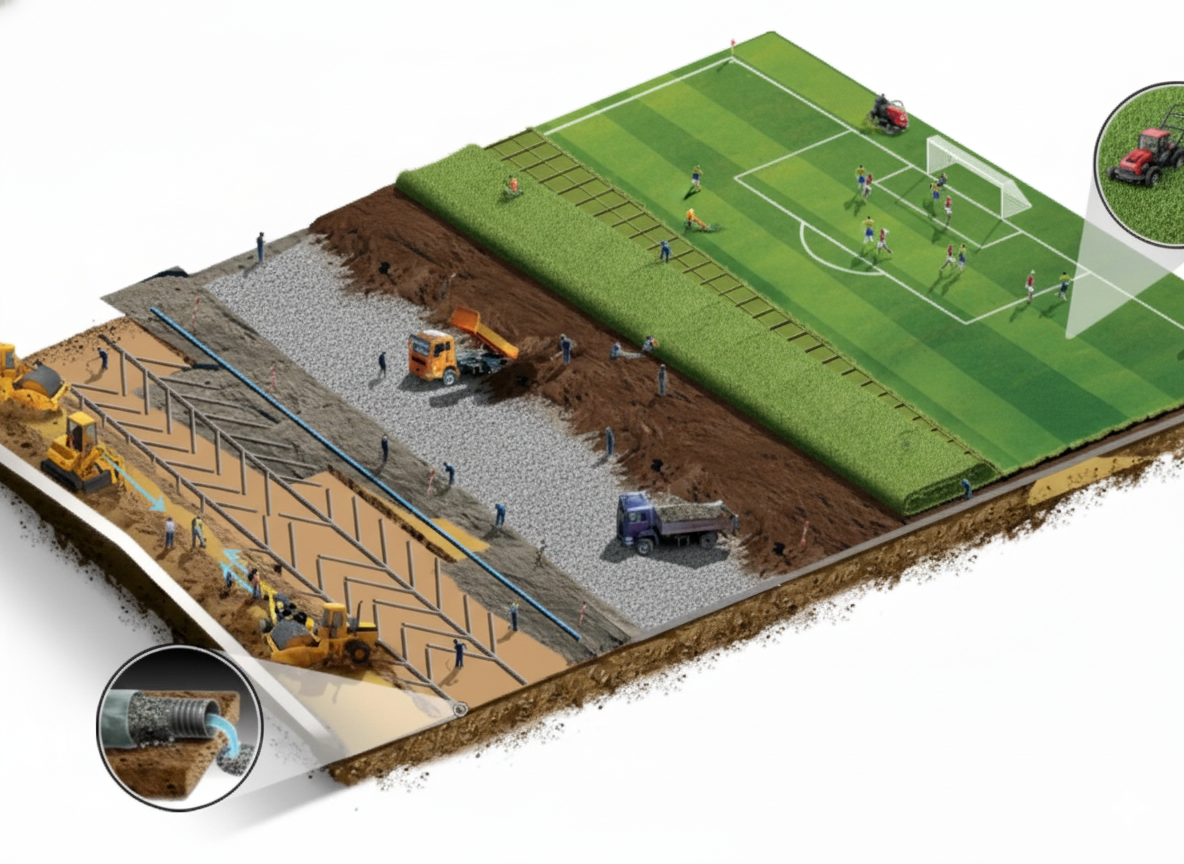

Fase 3 · Ejecución en obra
Pasos de instalación del sistema de tuberías
Las tuberías se colocan en zanjas siguiendo el patrón de drenaje elegido (Longitudinal, Espiga o Diagonal). Cada paso es clave para que el sistema funcione por gravedad sin obstrucciones.
-
01
Excavación y nivelación
Se excava la base del campo y se trazan las zanjas de drenaje. Normalmente tienen entre 40 y 50 cm de profundidad y unos 40 cm de ancho, separadas cada 2–3 m. Es fundamental definir la pendiente de cada zanja para que el agua fluya por gravedad.
Control de pendiente Replanteo del patrón -
02
Colocación de la tela geotextil
Se reviste el fondo y las paredes de las zanjas con geotextil. Esta tela evita que las partículas finas migren hacia la grava y los tubos, prolongando la vida útil del sistema.
Protección contra colmatación -
03
Capa inicial de material drenante
Se coloca una primera capa de grava o brita en el fondo de las zanjas. Sobre esta cama se apoyarán las tuberías perforadas.
Grava limpia y uniforme -
04
Instalación de los tubos perforados
Se colocan los tubos corrugados perforados siguiendo el patrón de drenaje. Los ramales secundarios se conectan al tubo colector principal, que saca el agua fuera del área de juego.
Conexiones herméticas Verificación de flujo -
05
Relleno y sellado
Se rellena la zanja con grava drenante hasta cubrir por completo las tuberías. Luego se cierra el geotextil envolviendo el material drenante para encapsular el sistema.
Encamisado completo -
06
Aplicación de capas superiores
Sobre el sistema drenante se reponen las capas de arena gruesa, mezcla de tierra + arena y la base técnica necesaria hasta llegar al nivel final de instalación del césped.
Preparación para instalación de césped
Un buen sistema de drenaje se diseña desde el proyecto y se ejecuta en obra con control de pendientes, calidad de materiales y correcta integración al colector final.
